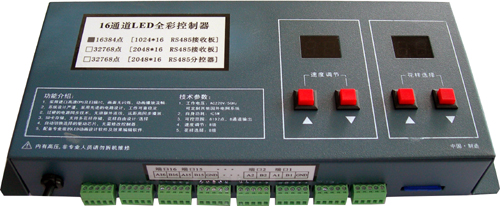

       【主机 】         【选配件:RS485接收板】



1,每个端子2路信号输出,一共16路信号独立输出。

  2,支持TTL和485输出,若采用RS485信号输出,输出通道与灯管之间的距离可达100米.所有输出端口均带有静电保护及接反保护.

  3,带有LED数码显示屏,用户可以方便的通过【增加▲】,【减小▼】按键选择需要的花样和播放速度.

  4,各台控制器使用同档速度并连接在同一电网,即可自动实现整体动画的同步运行,无需连线,无安装距离限制.

  5,采用SD卡存储花样文件, 更新/修改动画非常方便.

  6,支持的芯片类型包括:TM1804,TM1809,TM1812,UCS1903,UCS1909, UCS1912,UCS2903,UCS2912,WS2811,DMX512

  7, 驱动点数(像素): 1024 x 16通道 = 16384点

  8,播放速度:无论带多少像素点,速度始终保持:30帧/秒。真正的全速播放控制器,绝不存在带点越多速度越慢的弊端。

  9,工程视频:http://v.youku.com/v_show/id_XNzE2MDU1NTgw.html 【16口控制器的工程视频】

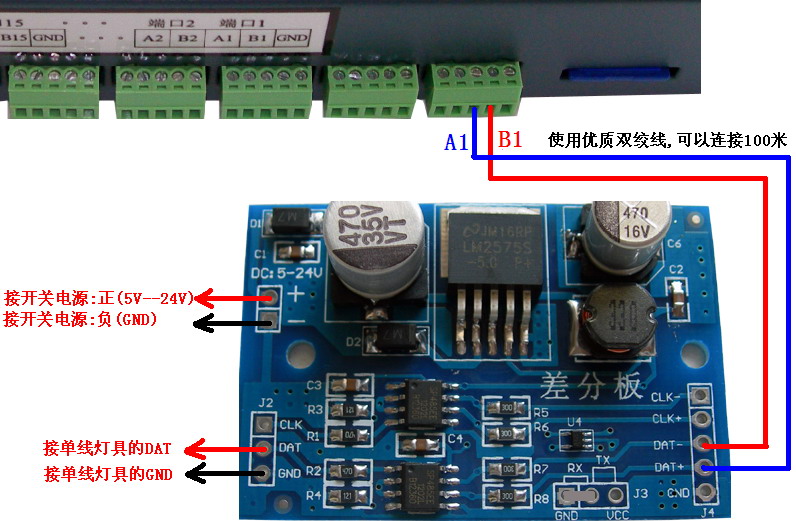

  产品应用图:

   =============================常用参数========================

常用驱动IC均可支持:
TM1803,TM1804,TM1806,TM1809,TM1812,TLS3001,TLS3002,TLS3008,UCS1903,UCS1906,UCS1909,
UCS1912,LPD6803,LPD8803,LPD8806,D705,P9813,UCS5903, UCS6909,UCS6912,UCS7009,WS2801,
WS2803,DM412, DM413,74HC595,6B595 ,DM114,DM134,DM13C,TB62726, MBI5024,MBI5026,HL1609,
HL1616,ZQ9712,A8012, IT1701,ST2221C, SM16122,TLS3003,TLS3004,TLS3005,UCS7009,CD4094,
AT1001, P9816、ST313、ST316、 WS2811、UCS3903、UCS3906、UCS3909、UCS3912、UCS2903、
UCS2909、UCS2912、BS0901、BS0902.....

以上LED驱动芯片均有对应的LED控制器,应用于:护栏管,数码管,点光源,穿孔灯,点阵屏,像素灯,发光字,
软灯条,LED模组,大功率灯管等等

支持的信号:单线(DAT,GND)、双线(DAT,CLK,GND)、三线(DAT,CLK,LAT,GND)、国际标准DMX512 (A,B)
支持的存储:IIC、EEPROM、FLASH、SD卡、CF卡
支持的同步:220V电源自同步、主从机同步、以太网同步
支持的输出:TTL输出、RS485输出、大功率驱动输出、电压调节输出.
支持的更新:编程器、USB读卡器、以太网
支持的信号:400KHZ---20MHZ
支持的灰度:16---256
支持的换帧:15HZ---100HZ
